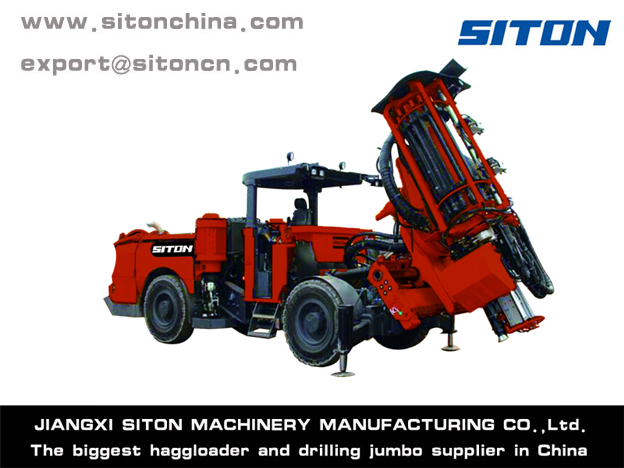

حفارة جامبو التعدين
حفارة جامبو التعدين
المقدمة:

تعتبر حفارة جامبو التعدين نوع من معدات حفارة عميقة هيدروليكية بحجم متوسط. تناسب أعمال التعدين في المنجم المعدني الموسط والصغير بالمقاطع، يمكن تجهيز الفتحات الموازية والفتحات القطاعية نحو الأعلى أو الأسفل على لوحة السقف والجدار. يطبق نظام تحكم السائل الكهربائي ونظام عمل الحفارة ومنع كلاب الحفر لحركة تحديد موقع المعدات، إضافة إلى وظيفة تبديل القضيب الأوتوماتيكي.

مكونات حفارة جامبو التعدين:
حفارة جامبو التعدين


نظام التحكم:

يطبق نظام التحكم المباشر الكهربائي لتحديد موقع الحفارة؛.

يجهز بنظام تحكم الحاسب الآلي المتقدم؛.

يجهز بنظام منع كلاب الحفر الأوتوماتيكي ونظام حماية وتحذير الاستعمال الأمني؛.

نظام السير بمحرك الديزل المستقل.

حفارة جامبو التعدين

شاسيه السير:

يجهز بمجموعة محركات DEUTZ في توفير القوة الدافعة والمحور الرطب DANA وفرامل الوقوف بتحكم النظام الثنائي الدائرة؛.

يجهز بالشاسيه الثقيلة المفصلة ويناسب سير المركبة عند المنحدر؛.

يناسب تصميم الهيكل المدمج أداء المرور في القناة المتوسطة والصغيرة الأبعاد.

حفارة جامبو التعدين


أسطوانة الكابل/أنبوبة الماء:

توفر أسطوانة الكابل/أنبوبة الماء بالتحكم الهيدروليكي العمالة الإنسانية بالسلامة العالية.

حفارة جامبو التعدين

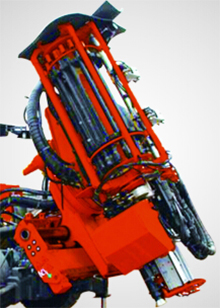

جزء تثبيت موقع ذراع الحفر:

مخزن الأذرع القابلة للإعداد؛.

نظام تبديل الذراع الأوتوماتيكي؛.

يجهز بالرأس الأمامي والخلفي لعارضة الدفع؛.

يثبت جزء كلاب عند توجيه وتفكيك الذراع؛.

رفع وتخفيض ودوران وانزلاق المنصة؛.

يحدد الموقع بتحكم السائل الكهربائي الدقيق؛. يطبق مخفض السرعة الدوار BREVINI في ضمان دقة زاوية دوران ذراع الحفر.

حفارة جامبو التعدين
المعلمات:

البند

الموديل: XTDL-1

الموديل: XTDL-3

الموديل: XTDL-4

الآلة الكاملة

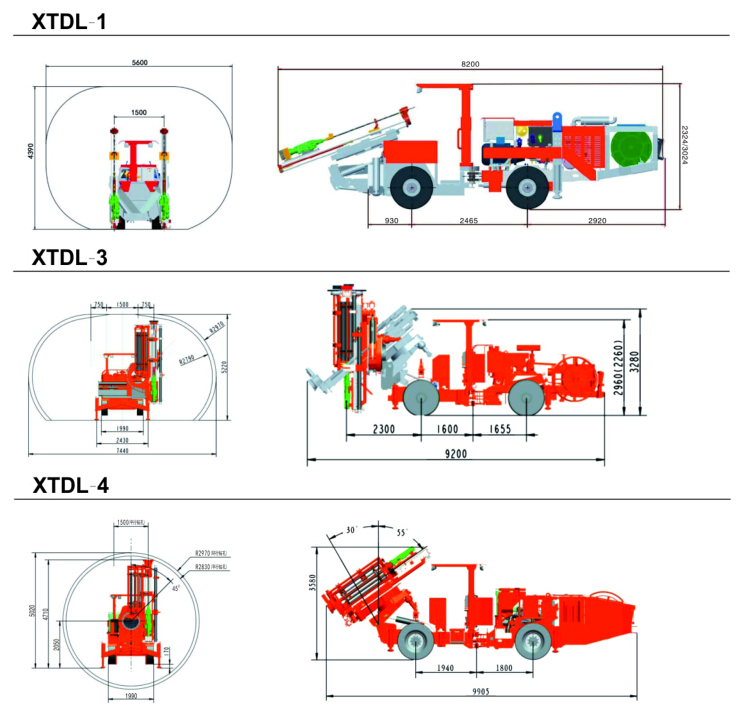

الأبعاد الخارجية (L×W×H) مم

8200×1425×2324/3024

9200X1990×3280

9905×1990×3580

المقطع المناسب (W×H) م

5600×4390

7440×5220

5940×5020

قطر فتحة الحفر مم

32-102

64-89

64-89

عمق فتحة الحفر م

25

40

40

عدد قضبان حف P

دون

20+1

20+1

سرعة فتحة حفر m/min

0. 8-2

0. 8-2

0. 8-2

قدرة المحرك الكهربائي الرئيسي KW

55

65

65

سعة خزان الزيت الهيدروليكي L

120

160

160

الوزن الإجمالي kg

9500

17000

16500

سرعة السير كم / ساعة

6.5

>10

>10

أكبر فضاء للفتحة المتزاوية مم

1500

3000

1500

درجة التسلق %

35

25

25

حفارة الصخور

موديل حفارة الصخور

HC50

HC109

HC109

قضيب الحفر مم

1220/1525/1830

1220/1525/1830

1220/1525/1830

نهاية حفر

R38M

R38/T38/T45

R38/T38/T45

القدرة KW

13

>18.9

>18.9

أكبر عزم لي Nم

415

780

780

كمية استهلاك ماء L/min

25

30-50

30-50

كمية استهلاك هواء m3/min

5

10

10

الوزن Kg

102

142

142

شاسيه السير

التوجيه (°)

40

40

40

محرك الديزل

Cummins B3. 3-C60

Deutz D914L04

Deutz D914L04

السعة

Tier 3

Tier3/stage/. 111A

Tier3/stage/. 111A

أكبر قدرة مقننة KW

45

58

58

أكبر عزم دوران للإخراج Nم

214 (1600rpm)

214 (1600rpm)

214 (1600rpm)

سعة خزان الوقود L

45

60

60

تأرجح المحور الخلفي (。)

6

8

8

الفرامل

الفرامل الرطبة بتحكم الدائرة الثنائية

الفرامل الرطبة بتحكم الدائرة الثنائية

الفرامل الرطبة بتحكم الدائرة الثنائية

طريقة التبريد

التبريد المائي

التبريد المائي

التبريد المائي

نظام توفير الهواء

كمية التدفق m3/min

0. 35

0. 35

0. 35

ضغط هواء العمل Mpa

0. 2-0. 8

0. 2-0. 8

0. 2-0. 8

نظام توفير الماء

كمية التدفق L/min

35

35

35

ضغط ماء العمل Mpa

0. 8-1. 2

0. 8-1. 2

0. 8-1. 2

النظام الكهربائي

القدرة الإجمالية للمحرك الكهربائي KW

55

65

65

جهد تزويد الكهرباء V

380/660/1140

380/660/1140

380/660/1140

سرعة دوران المحرك الكهربائي r/min

1470

1470

1470

مصباح إضاءة السير W

4x55

6x55

6x55

مصباح إضاءة العمل W

2x55

2x500

2x500

بكرة الكابل الكهربائي م

70

70

70

بكرة أنبوبة الماء م

دون

70

70

الملاحظات: بسبب الترقية المستمرة للمنتجات، تحفظ الشركة حق التفسير النهائي.
